O SG3524 é um circuito integrado de controle para fontes de alimentação chaveadas (SMPS) que se tornou um padrão na indústria devido à sua versatilidade. Ele contém todos os blocos necessários para implementar um regulador de comutação, inversor ou conversor DC-DC em uma única pastilha. O chip utiliza a técnica de modulação por largura de pulso (PWM) de frequência fixa, permitindo saídas simples ou em configuração push-pull.
Sua arquitetura interna inclui um regulador de tensão de 5V, um oscilador programável, um amplificador de erro, um comparador, um flip-flop para controle de direção, um limitador de corrente e circuitos de desligamento.
Tensão de Operação: Até 40V.
Frequência Máxima do Oscilador: 300 kHz (ajustável por um resistor e capacitor externos).
Corrente de Saída (por pino): 100 mA (ideal para acionar transistores de potência ou MOSFETs via drivers).
Tensão de Referência Interna: 5V (com precisão de 4.6V a 5.4V).
Tipo de Saída: Duas saídas independentes (Coletor Aberto/Emissor Aberto) para maior flexibilidade.

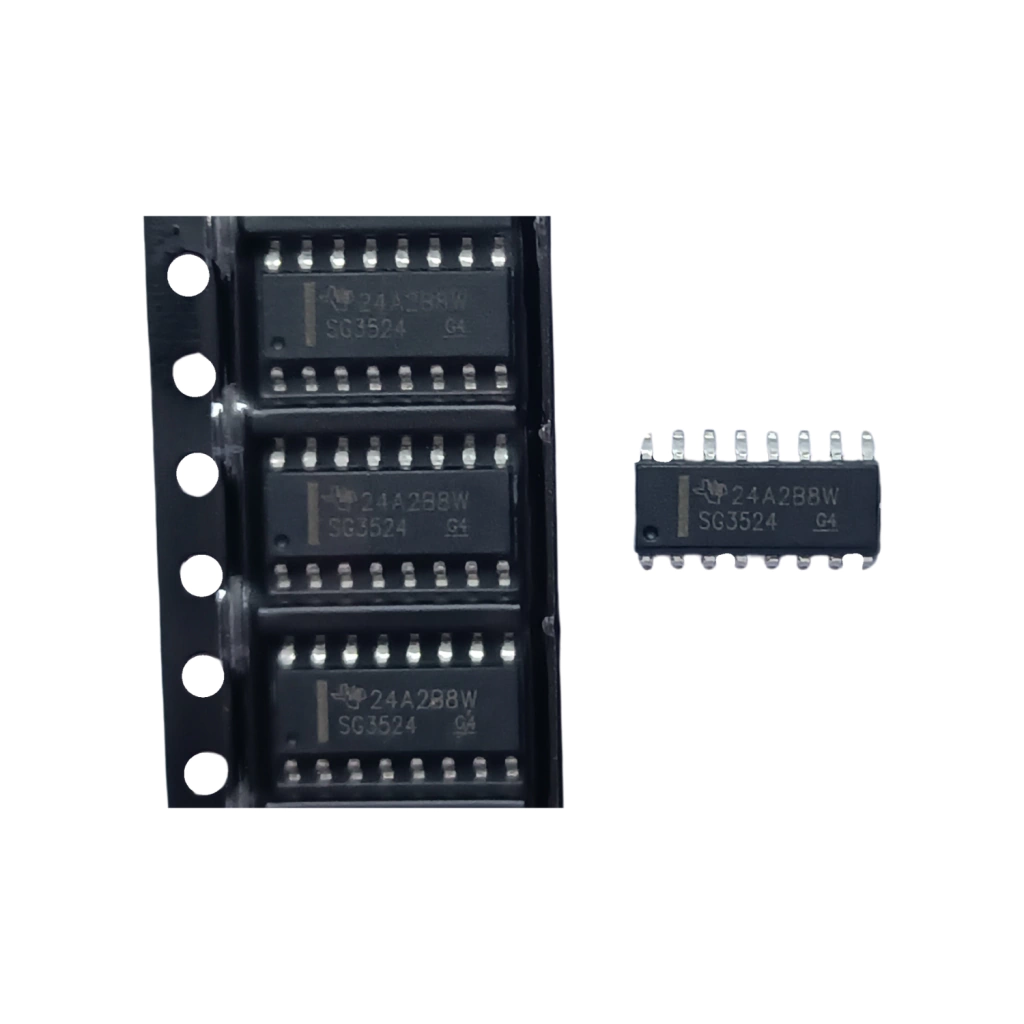

Encapsulamento: DIP-16 (furo passante) ou SO-16 (SMD).
O SG3524 oferece controle total sobre o ciclo de trabalho e a proteção do sistema:
Oscilador Programável: A frequência é determinada por um resistor ($R_T$) e um capacitor ($C_T$) externos, permitindo uma sincronização precisa para evitar interferências em sistemas de áudio ou comunicação.
Amplificador de Erro: Compara a tensão de saída real com a referência de 5V, ajustando automaticamente o PWM para manter a saída estável sob diferentes cargas.
Limitação de Corrente: Possui um amplificador dedicado para sensoriamento de corrente. Se a queda de tensão entre os pinos de sensoriamento ultrapassar 200 mV, o chip reduz o ciclo de trabalho para proteger os componentes de potência contra curto-circuitos.
Controle de "Dead-Time": Através do pino de oscilação, é possível configurar um tempo morto para evitar que dois transistores em uma configuração de ponte conduzam simultaneamente (shoot-through).
Inversores de Tensão: Transformação de 12V/24V DC (baterias) para 110V/220V AC.
Conversores DC-DC: Redutores (Buck), Elevadores (Boost) ou Inversores de polaridade de alta eficiência.
Fontes Chaveadas Industriais: Onde é necessário um controle preciso de tensão e corrente com robustez.
Carregadores de Bateria: Implementação de estágios de carga com limitação de corrente precisa.
Controle de Motores DC: Utilizando a saída PWM para ajustar a velocidade de motores de corrente contínua.
Configuração Push-Pull Nativa: As duas saídas defasadas facilitam muito o projeto de inversores e conversores de alta potência.
Alta Imunidade a Ruídos: A arquitetura bipolar e a ampla faixa de tensão de entrada o tornam muito confiável em ambientes eletricamente ruidosos.
Custo-Benefício: Por ser um componente clássico, possui baixo custo e ampla disponibilidade no mercado, além de uma vasta documentação de projetos.
