O NCP1654 é um controlador de pré-conversor de fator de potência projetado especificamente para operar em Modo de Condução Contínua (CCM). Ele é uma solução robusta e compacta para fontes de alimentação de média e alta potência, permitindo que os equipamentos atendam às rigorosas normas internacionais de harmônicas, como a IEC61000-3-2, com um número mínimo de componentes externos.
Diferente de controladores que operam no limite de condução (CrM), o NCP1654 mantém a corrente no indutor contínua, o que reduz significativamente o estresse de corrente de pico nos semicondutores e diminui a necessidade de filtros de EMI volumosos, tornando-o ideal para aplicações acima de 300W.
O NCP1654 utiliza um método de controle por corrente média que oferece diversas vantagens técnicas para o projeto:
Implementação Simplificada: Projetado para ser "passivo" em termos de detecção de tensão de entrada em muitos casos, o que reduz drasticamente a contagem de resistores e capacitores externos ao redor do CI.
Resposta Transiente Rápida: Possui circuitos internos que aceleram a resposta da malha de controle durante variações bruscas de carga, evitando sobretensões na saída.
Consumo Extremamente Baixo: Com correntes de partida inferiores a 75 µA, ele facilita o design de circuitos de alimentação auxiliar de baixo custo e alta eficiência energética.
Segurança Integrada: Inclui proteções completas, como detecção de subtensão (UVLO), proteção contra sobretensão (OVP), limitação de corrente pino a pino e proteção contra malha de feedback aberta.
Modo de Operação: CCM (Continuous Conduction Mode).
Frequência de Operação: Fixa (disponível em versões de 65 kHz, 133 kHz ou 200 kHz).
Faixa de Tensão de Alimentação (Vcc): Até 20V.
Drive de Saída: Capacidade de corrente para acionar MOSFETs de potência de grande porte.
Corrente de Partida: < 75 µA.
Corrente de Operação: Típica de 1.5 mA.

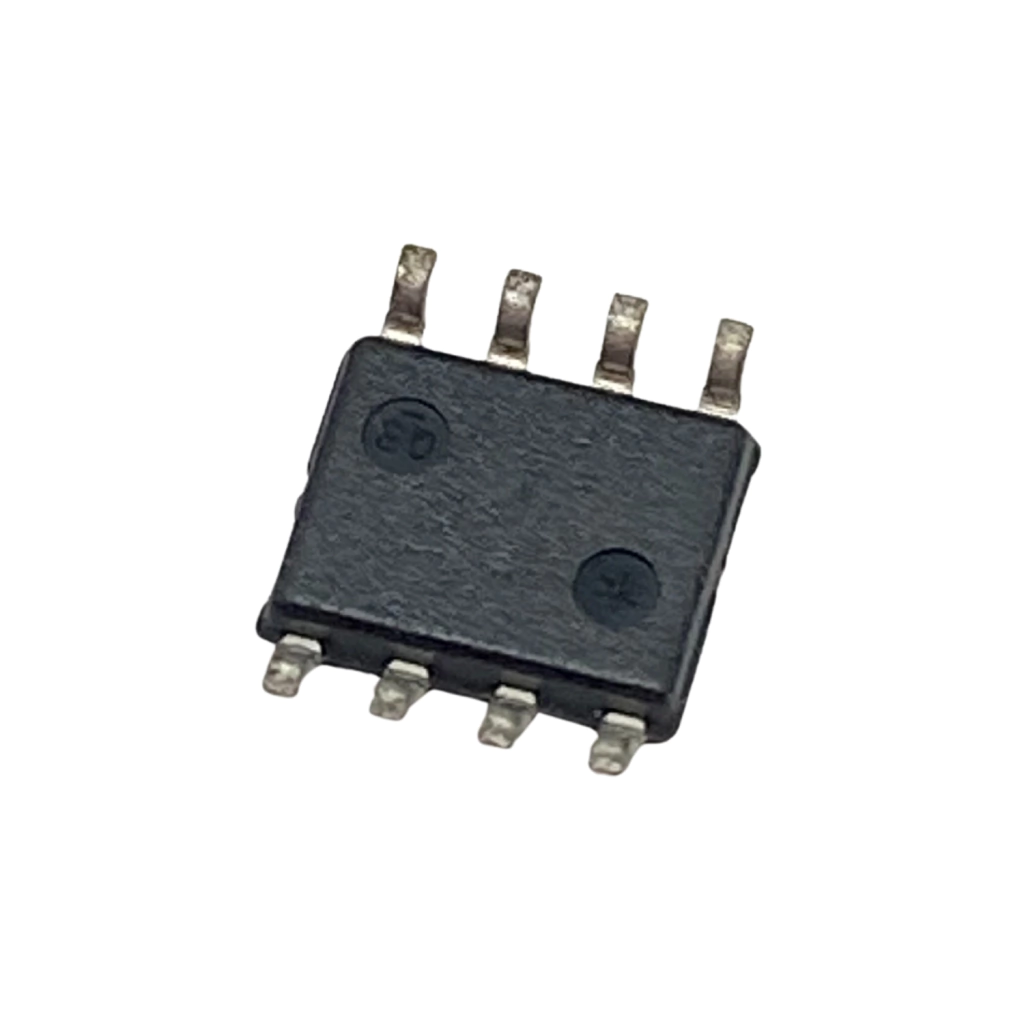

Encapsulamento: SOIC-8 ou PDIP-8.
Fontes de Alimentação de Computadores (Desktop): Correção de fator de potência em fontes ATX de alta eficiência.
Televisores de Tela Plana (LCD/LED/OLED): Redução de harmônicas em fontes de alimentação de perfil fino.
Adaptadores AC de Alta Potência: Carregadores de notebooks gamers e estações de trabalho.
Eletrodomésticos (Linha Branca): Fontes para inversores de máquinas de lavar e sistemas de ar-condicionado.
Fontes Industriais: Sistemas que exigem conformidade com normas de qualidade de energia e alta confiabilidade.
