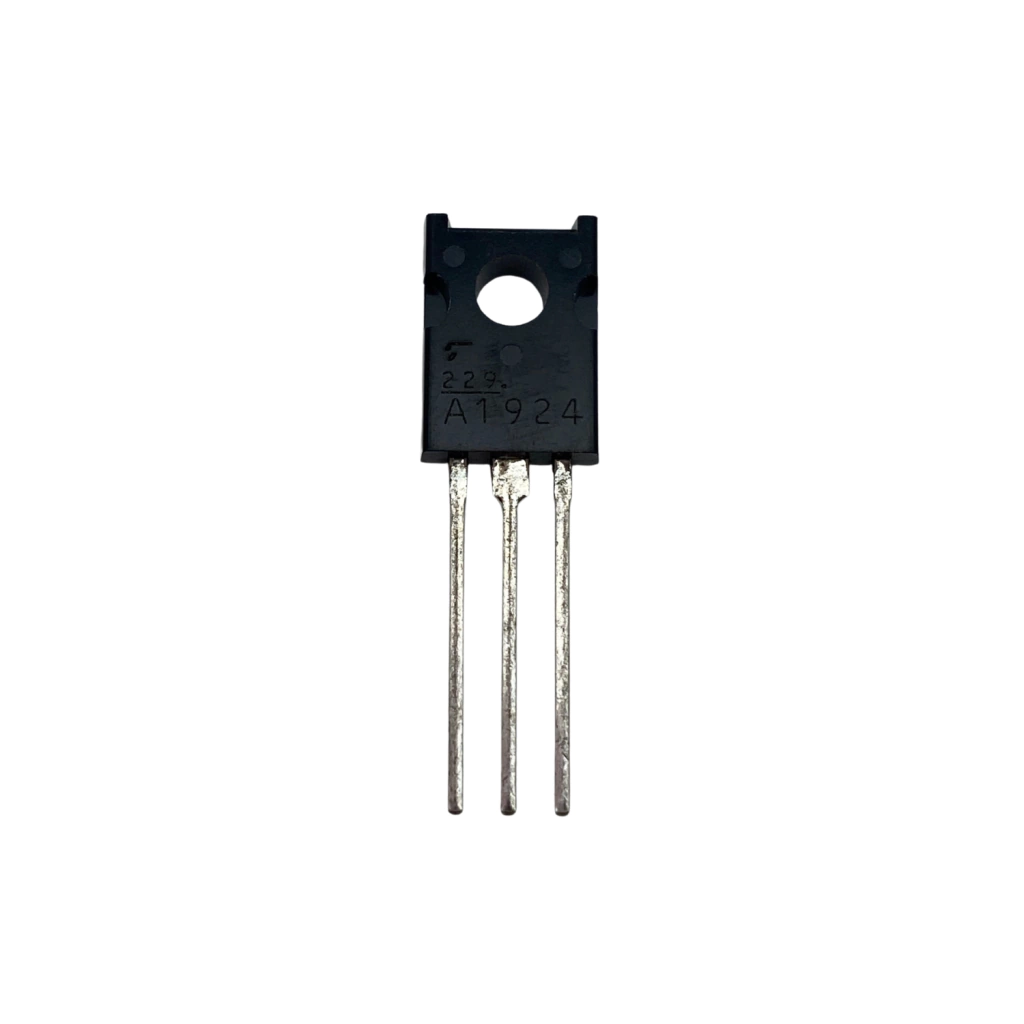

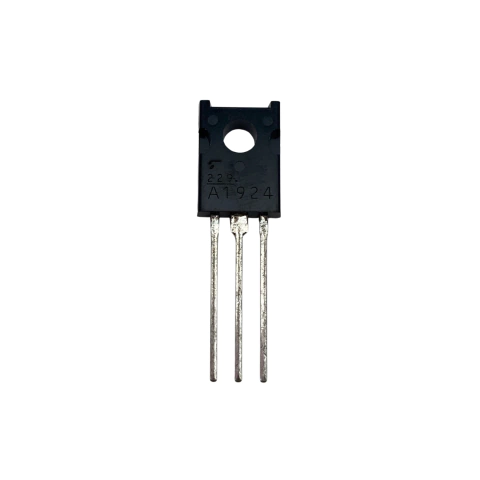

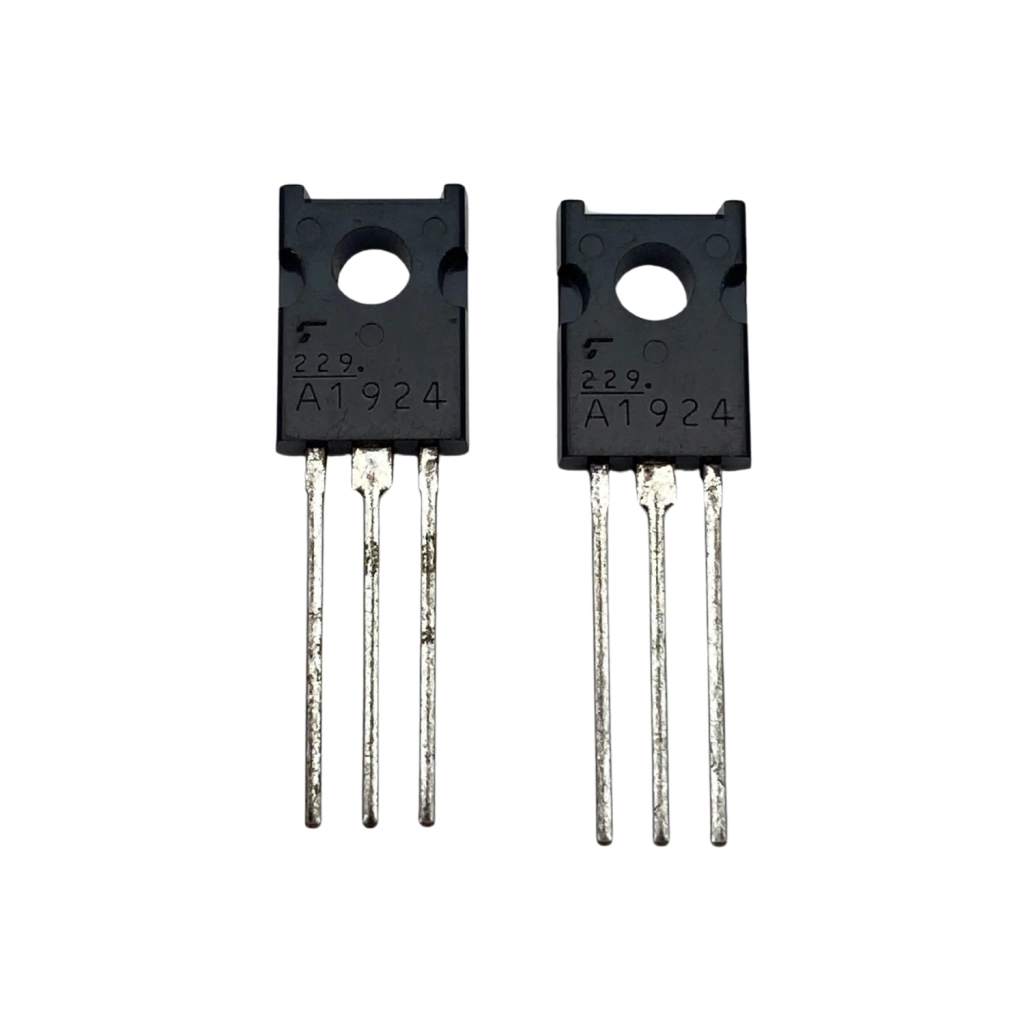

O 2SA1924 é um transistor bipolar de junção (BJT) de polaridade PNP, projetado especificamente para aplicações que exigem alta fidelidade em sinais de áudio, vídeo e radiofrequência (RF). Graças à sua elevada frequência de transição e capacidade de suportar tensões consideráveis, este componente é amplamente utilizado em estágios de amplificação que demandam rapidez e clareza de sinal, mantendo a integridade da informação em circuitos de alta performance.
Tipo de Polaridade: PNP.
Tensão Máxima Coletor-Emissor (Vceo): -120V (Alta capacidade de tensão para estágios de sinal).
Corrente de Coletor (Ic): -50mA (Otimizado para sinais de baixa corrente e baixo ruído).
Frequência de Transição (fT): 120MHz, garantindo excelente resposta em altas frequências.
Ganho de Corrente (hFE): Alto desempenho, tipicamente entre 100 e 320.
Dissipação de Potência (Pc): 0.5W.
Encapsulamento: TO-92L (Formato plástico alongado para melhor dissipação e montagem em PCB).
Visto de frente (com a face plana voltada para o usuário), a pinagem do 2SA1924 segue a ordem:
Emissor (E)
Coletor (C)
Base (B)
Este transistor é a escolha ideal para circuitos que operam com processamento de sinais rápidos, tais como:
Amplificadores de Vídeo: Utilizado em monitores e equipamentos de imagem profissionais.
Circuitos de RF: Estágios de rádio e comunicação em frequências de até 120MHz.
Áudio de Alta Fidelidade (Hi-Fi): Estágios de pré-amplificação e drivers de áudio.
Sistemas de Comutação Rápida: Onde o tempo de resposta do componente é crítico.
Par Complementar: Projetado para trabalhar em conjunto com o transistor NPN 2SC4793 em configurações push-pull simétricas.
Excelente Linearidade: Proporciona uma reprodução fiel do sinal de entrada com mínima distorção.
Resposta Rápida: A alta frequência de transição permite o uso em projetos modernos de telecomunicações.
Alta Tensão de Isolação: Seguro para uso em circuitos com trilhos de alimentação elevados.
Design Compacto: O pacote TO-92L facilita o layout em placas de circuito densas sem comprometer a estabilidade térmica.
